FARO As-Built Suite
Программное обеспечение
Программное обеспечение для преобразования данных сканирования в рабочие CAD/BIM‑модели
Возможности ПО FARO As-Built Suite
Для перепланировки здания нужна актуальная и точная информация об объекте — иначе ошибки в проектировании приведут к перерасходу средств и снижению качества. Программный комплекс FARO As‑Built Suite помогает архитекторам и инженерам создавать проекты на основе точных данных, совместимых с САПР и BIM. As‑Built Suite ускоряет обработку данных облака точек, позволяя быстрее переходить к новым проектам. В последнем обновлении пакеты As-Built Modeler, As‑Built для AutoCAD и Revit объединены в единый продукт, обеспечивающий доступ к современному ПО через цифровую лицензию.
Пакет FARO As‑Built Suite включает три программных решения:
1. FARO As‑Built Modeler — инструмент для специалистов AEC, позволяющий извлекать CAD‑ и BIM‑геометрию из 3D‑данных. Программа работает с облаками точек любого размера независимо от источника и даёт возможность наносить измерения, извлекать высокоточные САПР‑модели, а также создавать фотореалистичные визуализации.
2. FARO As‑Built для AutoCAD расширяет функционал Modeler, обеспечивая анализ данных 3D‑лазерного сканера прямо в AutoCAD. Решение улучшает управление облаками точек, поддерживает моделирование и проверку проектов на основе данных лазерных сканеров и картографических систем, а также сохраняет результаты в формате AutoCAD без ограничений совместимости.
3. FARO As‑Built для Revit дополняет Modeler инструментами для работы с данными лазерного сканирования непосредственно в Revit. Решение предназначено для пользователей, работающих с большими облаками точек, и предлагает интуитивные рабочие процессы в интерфейсе Revit, инструменты для оценки данных в натуральную величину, а также настраиваемые команды для моделирования и детализации BIM‑элементов.
Требования к ПК для работы с As-Built и Revit в среде Autodesk
| Видеокарта | Autodesk официально тестирует и сертифицирует определённые модели видеокарт, которые корректно отображают сложную 3D‑геометрию и поддерживают специальные функции. Примеры: NVIDIA RTX A (профессиональная серия); AMD Radeon Pro. |
| Оперативная память | 8 Гб — минимальный объём для запуска программ Autodesk. Подойдёт для простых проектов и базовых операций. 16–32 Гб — оптимально для большинства задач: моделирование, рендеринг, работа с несколькими приложениями одновременно. 64 Гб и более — нужно для очень крупных проектов (например, BIM‑модели зданий); высокополигональных 3D‑сцен. |
| Процессор | Минимум 2,5 ГГц (лучше 3–4 ГГц с 4–8 физическими ядрами) |
| SSD‑накопитель для больших проектов | Минимум 512 Гб для системы и программ; 1 Тб и более для хранения проектов; Предпочтительный тип — NVMe SSD (ещё быстрее, чем SATA SSD) |
| Операционная система | В зависимости от версии Autodesk Revit, 64-bit Windows® 7/8/8.1/10 |
Требования к ПК для работы с As-Built Modeler
| Видеокарта | Дискретная видеокарта с поддержкой OpenGL 4.1 или выше; объём видеопамяти — не менее 16 Гб. |
| Оперативная память | 64 Гб |
| Процессор | Intel Core i7 / i9 / Xeon или AMD; более 3 ГГц; количество ядер — 8 |
| SSD‑накопитель | 1 Тб и более |
| Операционная система | 64-bit Windows® 10/11 |
| Разрешение экрана | Минимум 1920 × 1080 пикселей |
| Стереорежим (просмотр и рендеринг) | Видеокарта NVIDIA Quadro M2000 (4 Гб памяти) |
| Режим виртуальной реальности (VR) | Видеокарта NVIDIA GTX 1080 или аналогичная; предустановленный SteamVR; поддерживаемые VR‑гарнитуры: Oculus Rift или HTC Vive с Touch Controllers |
Применение
Земляные работы

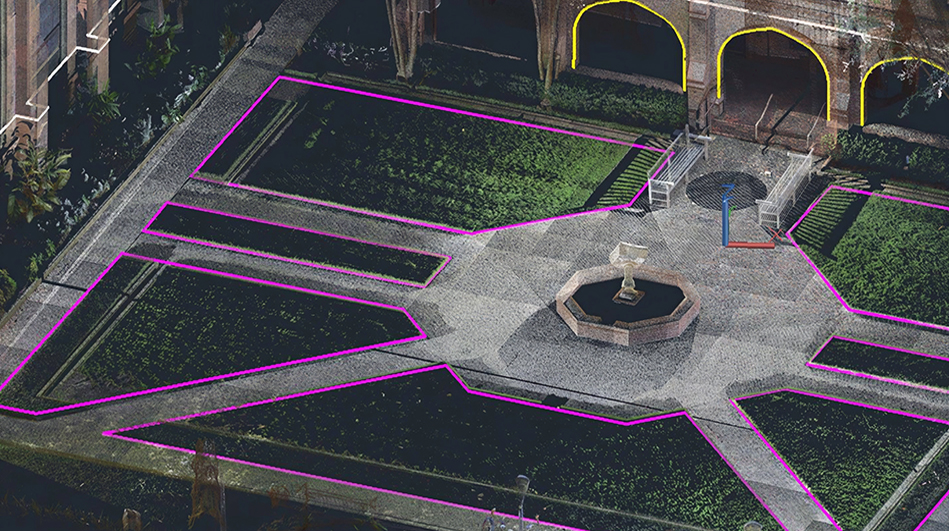

Программа обеспечивает точный расчёт объёмов складских запасов и выкопанных котлованов. Позволяет создавать детализированные модели рельефа, топографические карты и вычислять размеры проходов для туннелей, мостов и автомагистралей.
Внешняя оболочка зданий

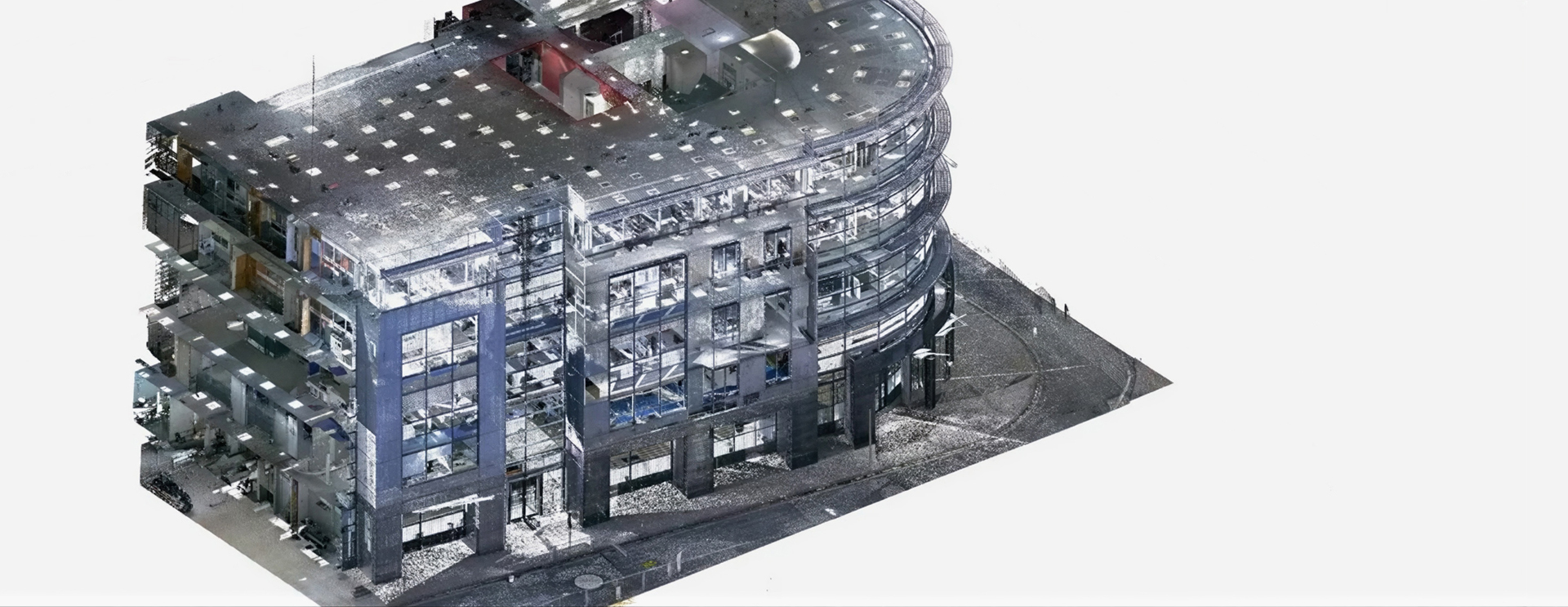

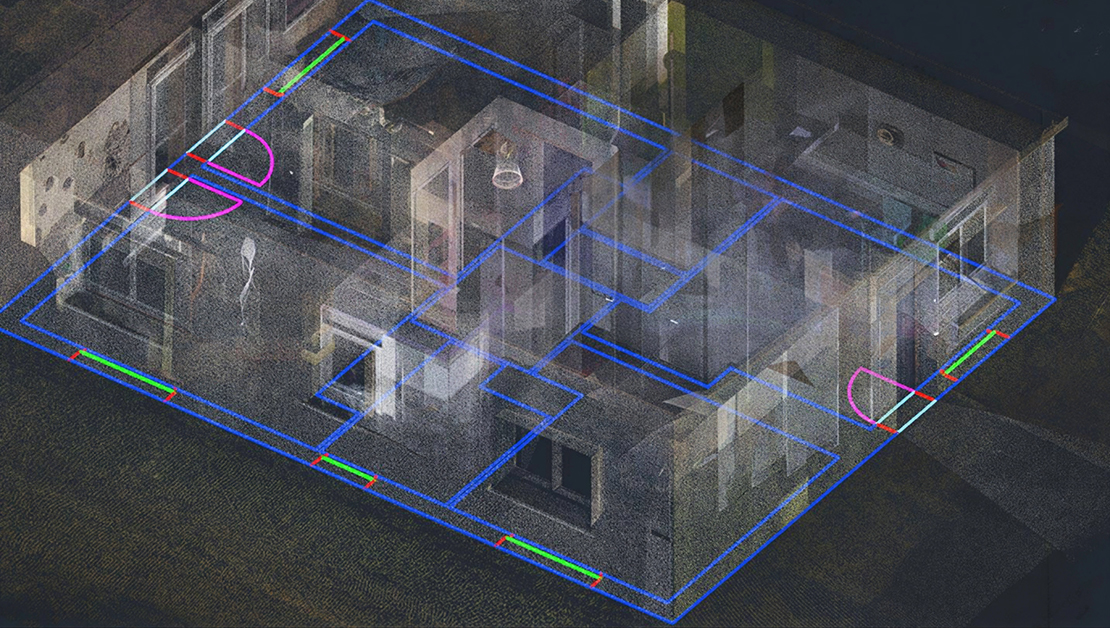

FARO As-Built Suite помогает формировать исполнительную документацию (поэтажные планы, фасады, разрезы), проектировать архитектурные модели и отдельные элементы. Даёт возможность создавать полноразмерные 3D‑модели объектов для BIM‑проектирования и реконструировать исторические здания на основе детальных 3D‑данных.
Строительные конструкции

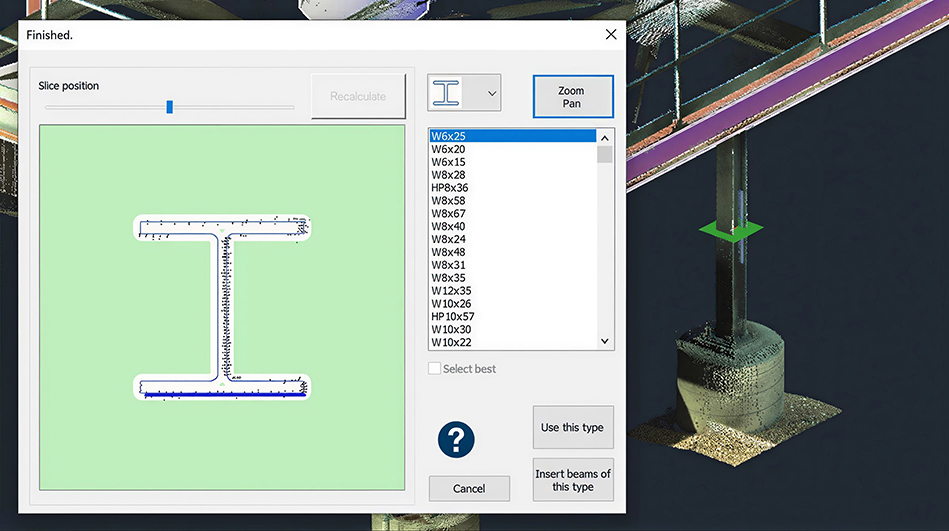

Программа формирует точную документацию для деревянных, стальных и бетонных конструкций (крыши, балочные системы, колонны, столбы). На её основе создаются фактические модели для расчёта и анализа конструкций.
Инженерные системы
FARO As-Built Suite подходит для документации трубопроводов и систем ОВКВ. Позволяет проводить инвентаризацию элементов для ведомости материалов и выполнять высокоточные измерения точек подключения и зазоров для модульных конструкций.
Внутренняя отделка
Программное обеспечение даёт точные данные о деформациях кровельных систем, лифтовых шахт и помещений исторических зданий. Помогает отказаться от устаревшей документации при переоборудовании, планировать установку отделочных материалов и проверять соответствие сборных модулей существующим условиям.
